壓力變送器如何接線的？壓力變送器的接線方式主要取決于它的供電類型（兩線制、三線制、四線制）以及輸出信號類型（模擬量4-20mA、0-5v/0-10v、數字協議等）。目前工業自動化領域應用最廣泛的是兩線制4-20mA的變送器。

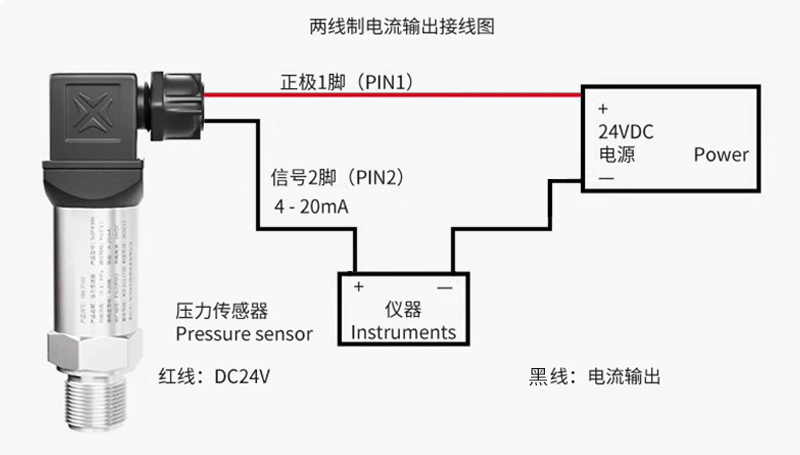

1、兩線制（4-20mA輸出）
接線解析： 紅線（或標+）：接電源正極（+24V），黑線（或標-： 接信號接收設備（如PLC的AI模塊）的電流輸入正端。信號接收設備的電流輸入負端（或公共端COM）接回電源負極（0V）。
工作方式： 變送器內部電路調節自身的阻抗，使回路電流在4mA（對應零壓/量程下限）到20mA（對應滿量程壓力）之間變化。電源通過信號線為整個變送器供電。
優點： 抗干擾能力強（電流信號），接線簡單（只需兩根線），可長距離傳輸，本質安全設計更容易實現。
2、三線制（電壓輸出型，如0-5V, 0-10V, 1-5V）
三根線： 電源正（+Vcc，通常+12V~+24V DC）、電源負（GND）、信號輸出（Vout+）。
信號地： 輸出信號的地（參考點）通常與電源地（GND）在傳感器內部是連通的。
接線： 紅線（或標+V） 接電源正極，黑線（或標GND） 接電源負極和信號接收設備的公共地（COM）。綠線/藍線/白線（或標OUT/Sig） 接信號接收設備的模擬量輸入正端（信號接收設備的輸入負端通常也接COM/GND）。
缺點： 電壓信號傳輸距離有限，易受線路壓降和干擾影響。
